斜立式印刷線路板收放板機制作方法
發布時間：2018-07-21 14:49:47點擊率：
所述吸板單元上的移動手臂與一移動機構連接，在所述移動機構外裝有隔絕板。
所述移動機構包括有固定板、圓齒轉輪、鏈條、所述鏈條纏繞于安裝在固定板上的圓齒轉輪上，其中一個圓齒轉輪與驅動裝置連接，在所述固定板上設有固定路徑槽，將移動架的一端插入固定板上的固定路徑槽內，移動架的側邊與鏈條連接。
本斜立式線路板收放板機技術效果在于移動機構由一隔絕板所遮住，使其機械運轉所造成的粉塵及微粒子不會散落至印刷電路板的基板上，如此可使基板輕易的在收、放板單元中移動，且減少活動手臂移動時產生出來的粉塵與微粒子對基板的污損。本實用新型的整體運動為一貫式流暢運動，并無分段式作業，如此可使基板輕易的在收、放板單元中移動，使本實用新型具備已知收放板機的所有優點，更能明顯減少活動手臂移動時產生出來的粉塵與微粒子對基板的污損，使基板移運時增加基板的優良率，大幅提高產品的質量。

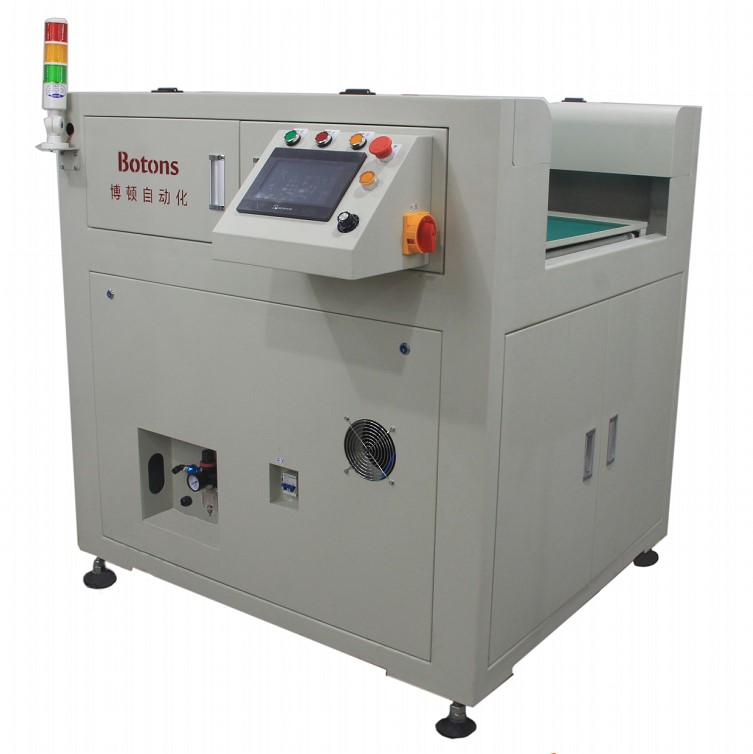

設備摘要： 斜立式印刷電路板自動收放板機，由一主機臺、一輸送單元、一收、放板單元、一吸板單元所組成。其吸板單元是由吸附手臂、橫向支撐架與移動手臂所組成，且吸附手臂、橫向支撐架與移動手臂三者為一相接合的固定裝置，且移動手臂裝于側邊的移動機構。其中吸板單元上的移動手臂為一弧線式移動手臂，使吸板單元整體以一弧狀運動。該移動機構上裝設有一鏈條，鏈條裝在圓齒轉輪上且與移動架連接，當圓齒轉輪開始轉動帶動第一轉動關節、豎向桿、第二轉動關節、橫向水平桿使移動手臂繞著固定路徑槽的路徑呈一弧線路徑作動。該移動機構由一隔絕板所遮住，使其機械運轉所造成的粉塵及微粒子不會散落至印刷電路板基板上。 欲知更多詳細內容，可聯系我司銷售人員為您講解，聯系電話：13544698198夏小姐，公司網址：www.zndxr.cn
