詳細信息

斜立式L架收、放板機
應用領域：
應用于大部分PCB板、線路板、FPC柔性線路板、印刷電路板等行業的接板工作；

設備參數：
設備尺寸：長1820mm×寬1160mm×高1100mm
設備重量：約130KG
控制方式：PLC控制
適用板厚度：0.6mm~3.2mm
生產效率：6~8PCS/Min
電源：220VAC 50Hz
氣壓：0.4～0.7MPa
其它參數：根據客戶要求定制
設備特點：
1、pcb智能收放板機器自動化程度高，可減少與降低勞動力強度；
2、使用PLC 控制系統，工作穩定可靠，維修簡單方便，收放板具有獨立計數功能；
3、觸摸屏顯示操作（中英文界面可選），顯示直觀，操作方便靈活，人機對話方便；在人機界面上顯示報警
類型；
4、可以和水平線聯動控制，也可使用光電感應器控制起始；
5、放板、收板為軟板或硬板，分板機構一次可挪動多塊PCB板；下料箱堆滿具有報警功能；
6、抓料機械手平移行走采用高精度電機驅動，動作靈活，定位精確，噪音小，也可選用氣缸驅動；
7、采用高柔性電纜和環形拖鏈，保證設備長期運行可靠。電氣控制、氣動元器件全部采用高可靠性產品；
8、軟件設計充分考慮了運行中可能發生的意外情況，編制了各種相應的處理程序，確保設備安全和人身安
全；
9、一個人可負責操作3-6條生產線；
10、具有來料對齊功能，可將來料每一塊線路板都排列整齊，避免出現排列歪斜、錯位、刮花產品等情況
11、獨特的L架設計，不刮花產品，易拿易放，而且配有升降推車，直接降低員工的工作力度，提升企業形象
設備信息：
1、主要物料：電路板，轉接平臺等物料
2、機身配置L架2個，升降液壓車1臺。
3、未上自動化設備之前，產品需要通過化學藥水浸泡及鍍銅，由1人工進行轉接產品工作，由于電路板上的
積水在人工操作時存在較大的安全隱患（如：腐蝕等），上自動化設備之后，整機不需要人工作業，自動化
實現轉板、分料等工序，為客戶解決了人工安全風險，提升企業形象，此設備一年內可回收成本。
設備展示

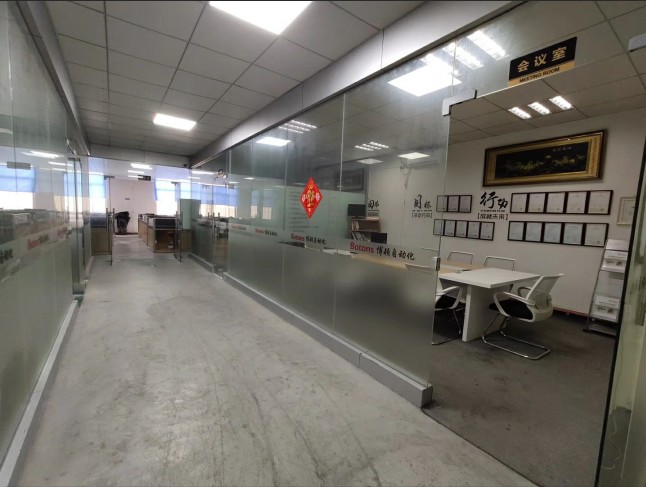

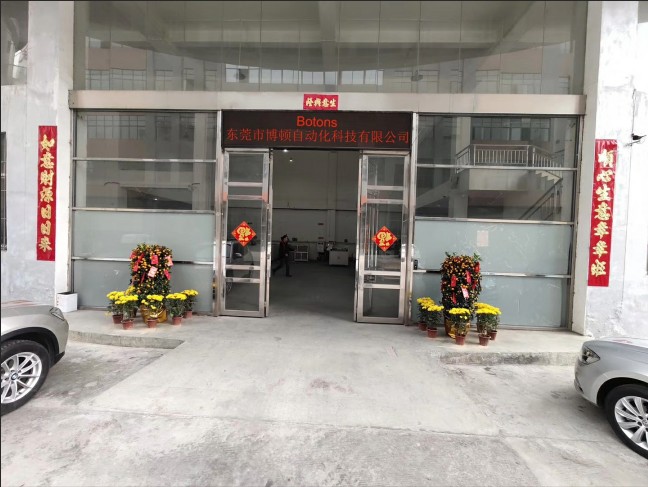

公司環境

公司專利證書

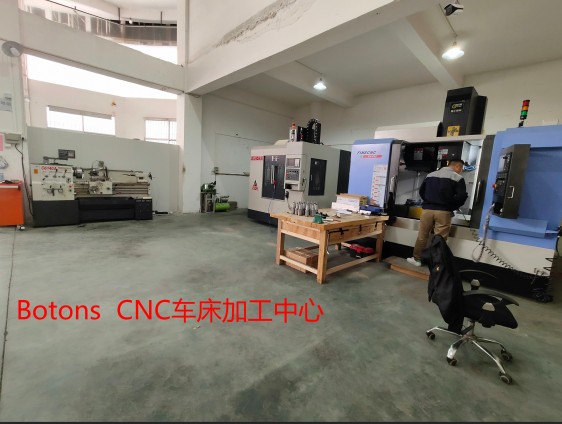

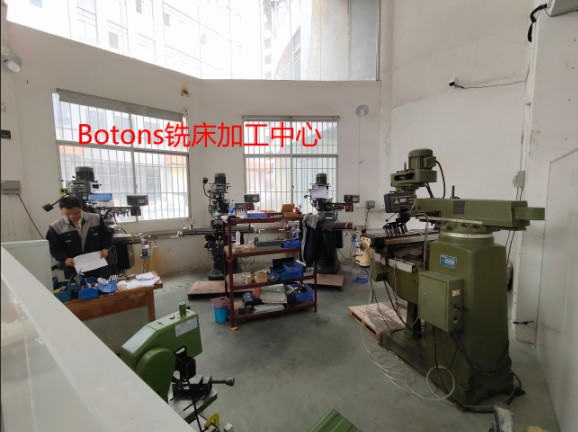

公司車間
